Проектирование — это фундамент: если ошибиться здесь, потом придётся переделывать дорогую стройку или менять оборудование.

Основные этапы

1. Сбор исходных данных и ТЗ. Выясняют назначение здания (жилой дом, ТЦ, больница), этажность, ожидаемый пассажиропоток, требования к доступности (МГН), есть ли готовая шахта или её только предстоит спроектировать. Это как составить программу тренировок: без понимания цели и вводных любая активность будет «в молоко».
2. Трафик‑анализ. Считают, сколько людей и когда будут ездить, чтобы определить нужное количество лифтов и их параметры (грузоподъёмность, скорость). Для бизнес‑центра и жилого дома цифры и логика будут разными.
3. Подбор технических решений. Выбирают тип привода (редукторный/безредукторный, гидравлический), наличие машинного помещения, тип дверей, систему управления. Здесь же учитывают энергоэффективность и уровень шума — для жилых зданий это критично.
4. Проработка строительной части. Делают чертежи шахты, приямка, верхнего перекрытия, узлов крепления направляющих, нагрузки на конструкции. Если шахта уже есть, проверяют, подходит ли она под выбранное оборудование.
5. Электротехнический и слаботочный разделы. Питание, диспетчеризация, аварийное освещение, связь, интеграция с системами безопасности здания.
6. Рабочая документация. Полный комплект чертежей, спецификации, ведомости объёмов, смета. Часто делают BIM‑модель (например, для Revit), чтобы строители и монтажники видели всё в 3D и не было коллизий.
7. Согласования. В зависимости от объекта проект может проходить экспертизу, согласование с Ростехнадзором, УК, проектировщиком здания и т. д.

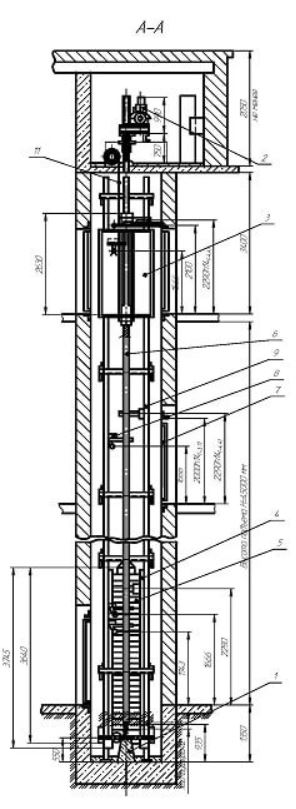

Лифтовая шахта — вертикальная несущая конструкция, которая обеспечивает безопасное перемещение кабины и противовеса между этажами. От качества её проектирования зависит не только работоспособность лифтового оборудования, но и пожарная безопасность, акустический комфорт и долговечность всего здания.

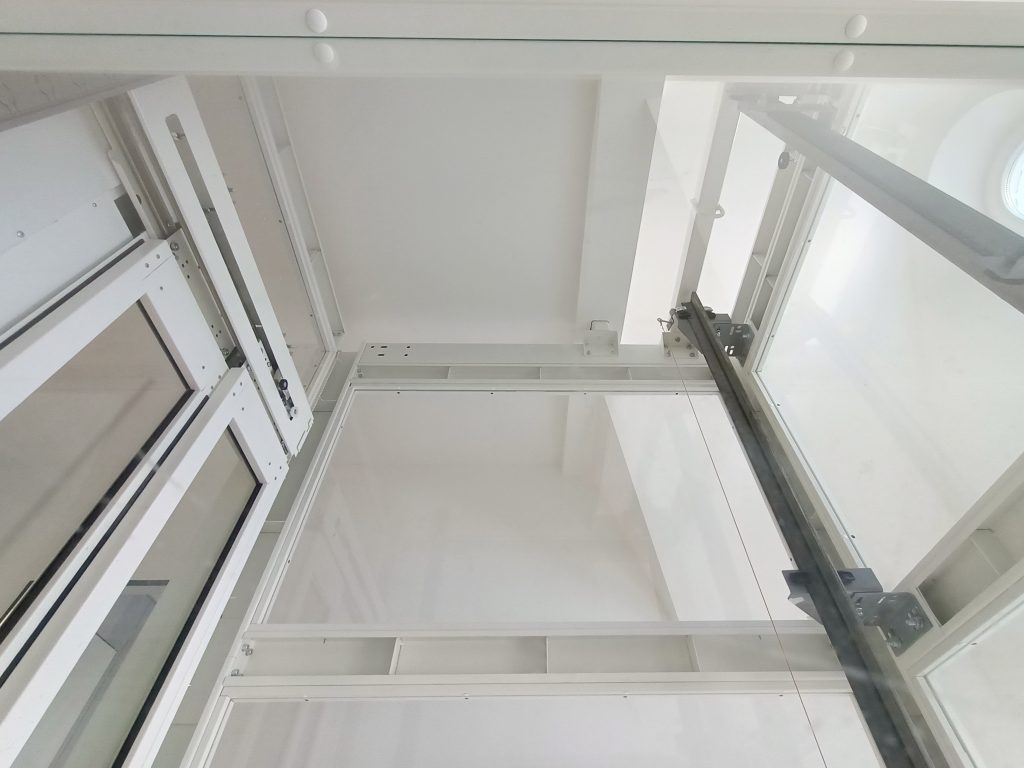

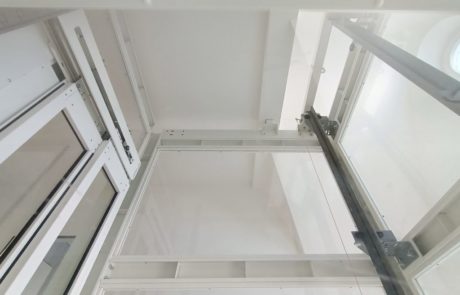

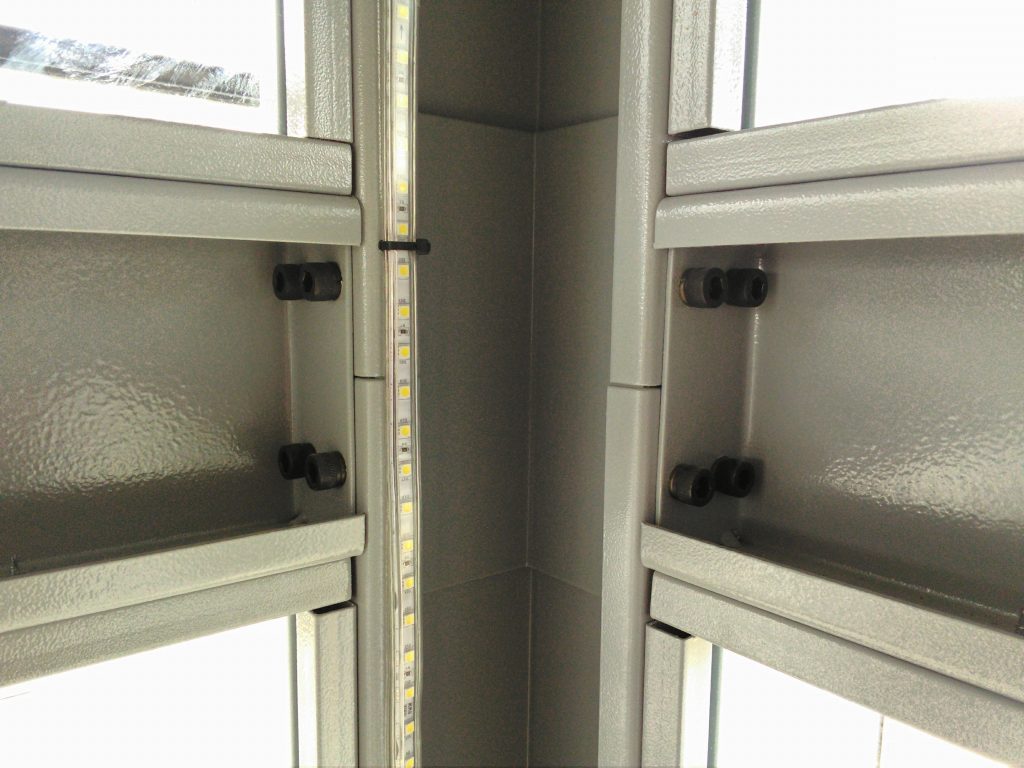

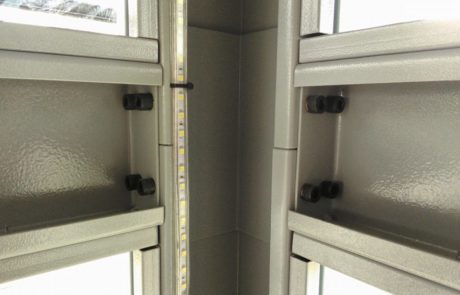

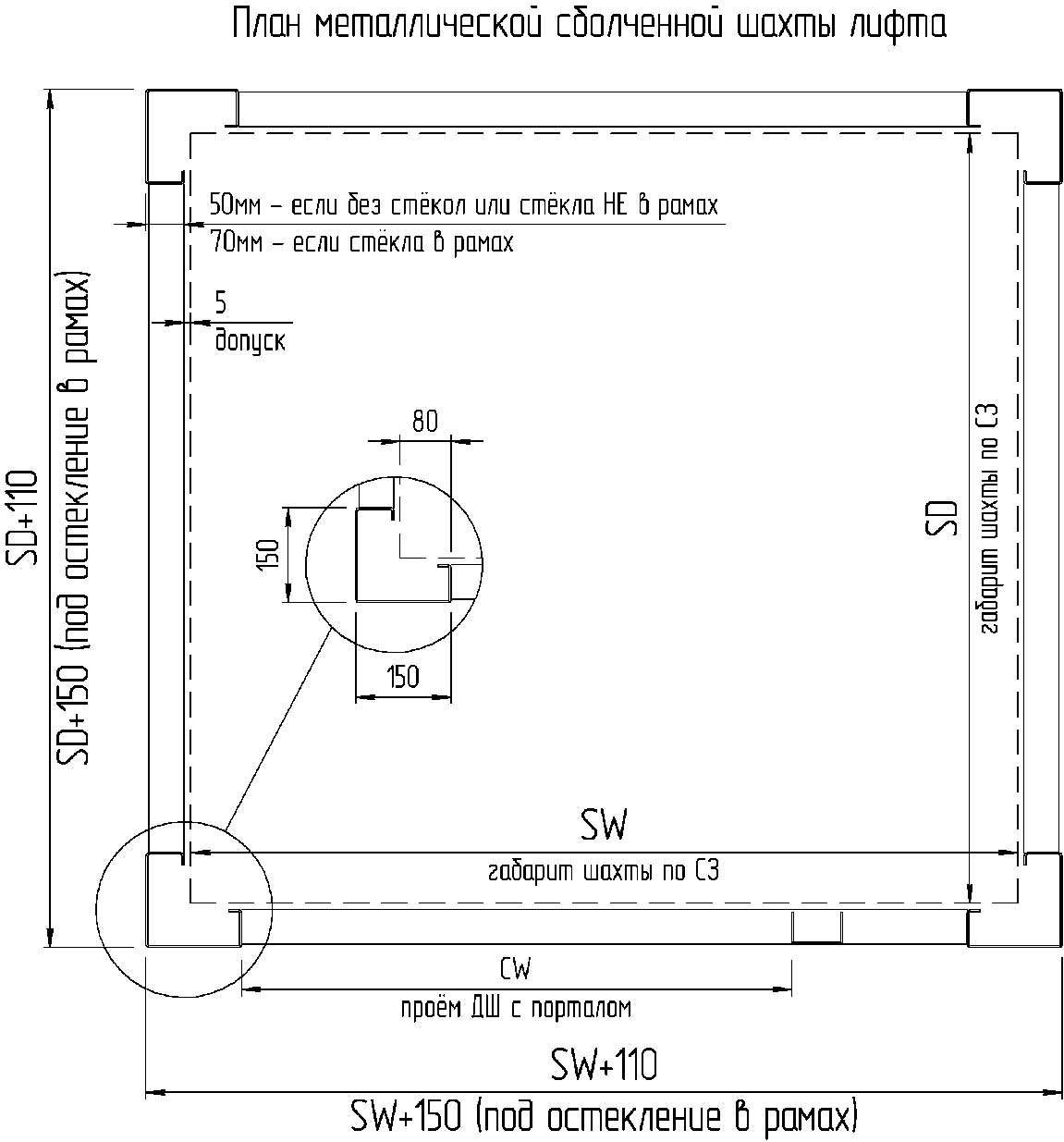

Самонесущий стальной каркас из вертикальных и горизонтальных труб. Балки боковых стен — сталь толщиной не менее 8 мм, высотой не менее 120 мм. Главное преимущество — возможность установки снаружи здания, когда внутреннее размещение невозможно. Опирается на собственный фундамент, минимально нагружая несущие конструкции здания.

Обшивка металлокаркасных шахт выполняется тремя способами:

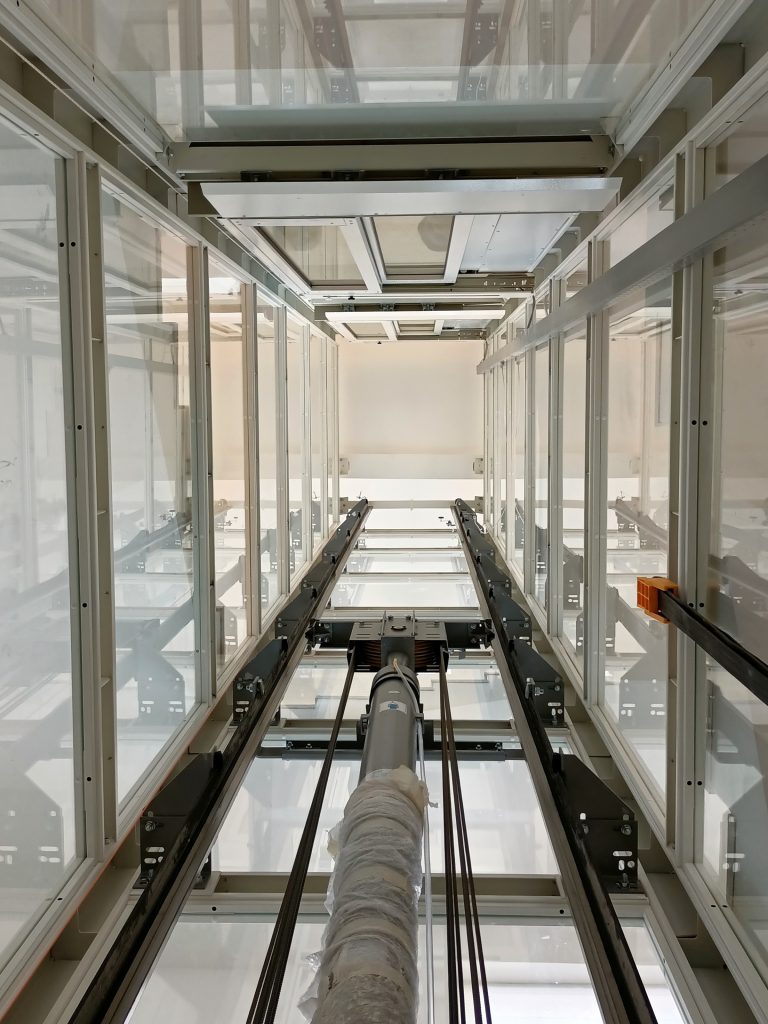

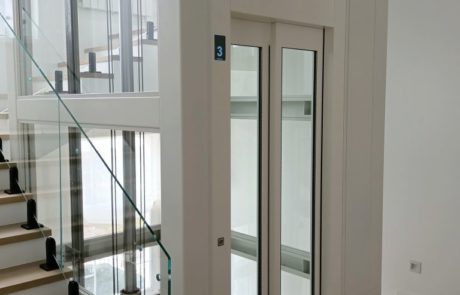

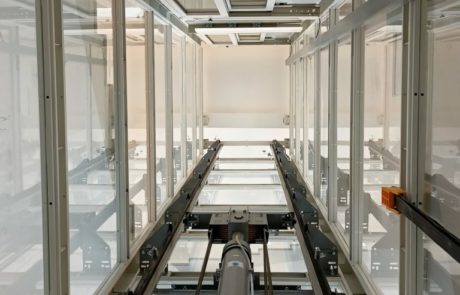

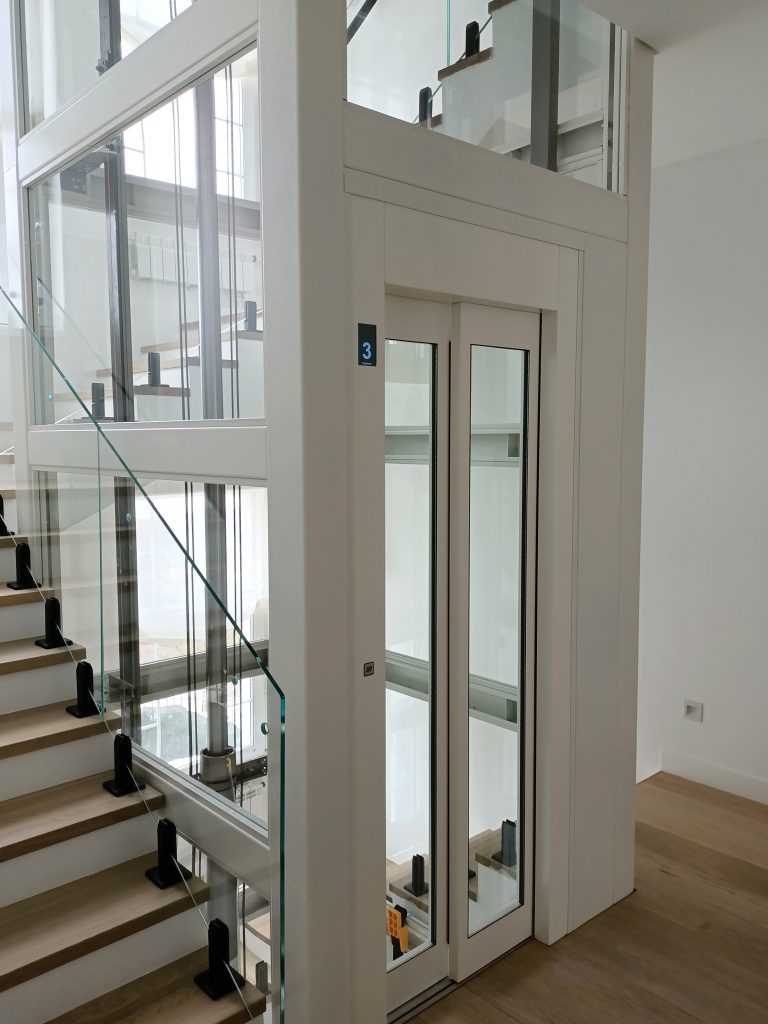

• Остекление — триплекс или закалённое стекло на стальном каркасе для панорамных лифтов;
• Глухая обшивка — стальные или композитные панели, сэндвич-панели с утеплителем для наружных пристроек;
• Комбинированная — остекление фронтальной части и глухие боковые стенки.

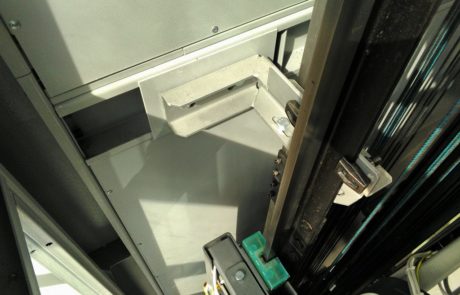

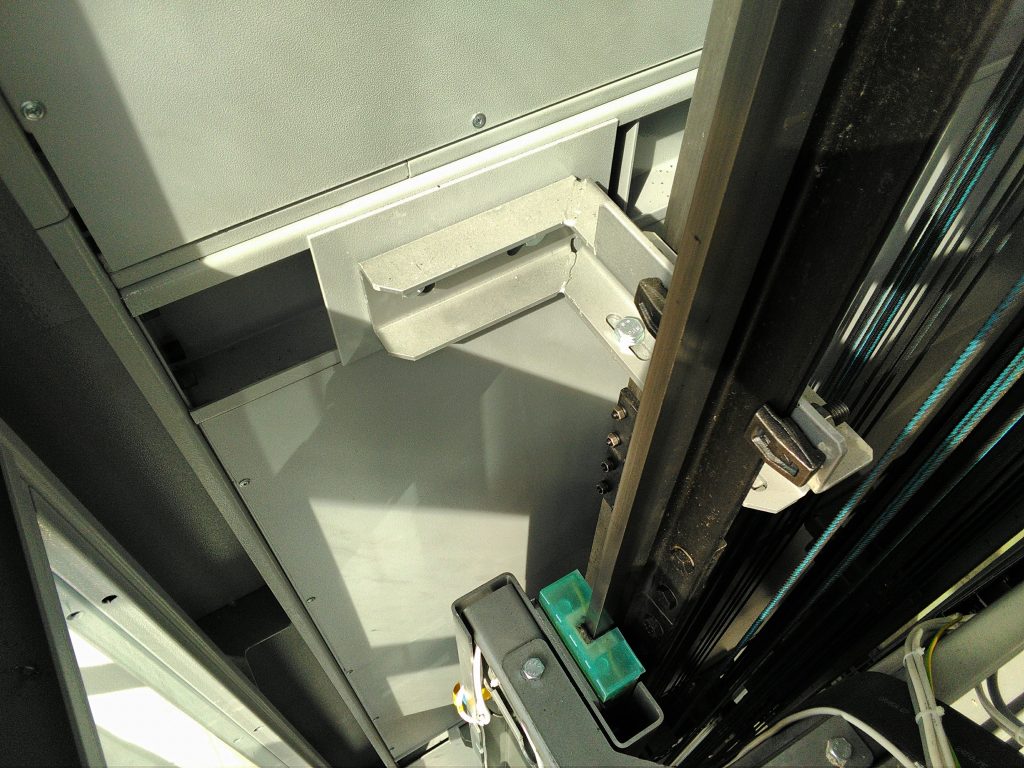

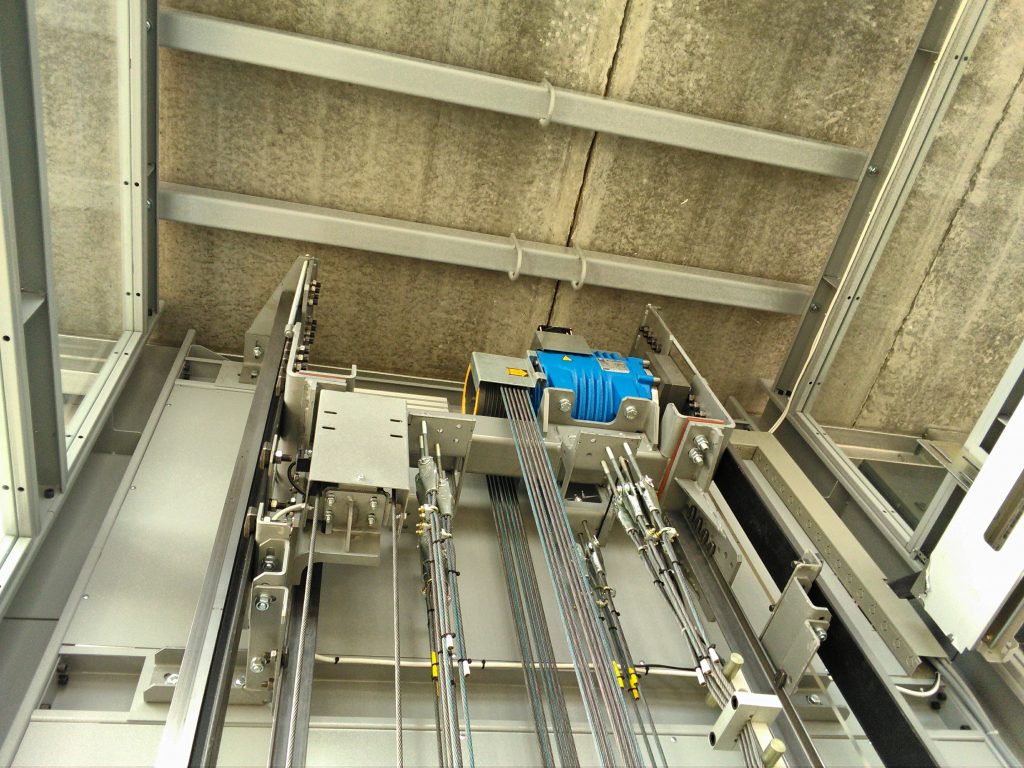

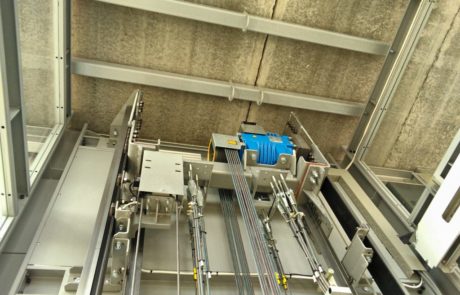

В лифтах без машинного помещения лебёдка и шкаф управления размещаются непосредственно в шахте — в верхней или нижней части, либо в специальной нише. Отдельное машинное помещение не требуется. Размеры шахты определяются технической документацией на конкретную модель лифта. В верхней части шахты должно быть предусмотрено свободное пространство не менее 500×600×800 мм для доступа к оборудованию.

Грамотное проектирование лифтовой шахты — это не просто соблюдение геометрических размеров из каталога производителя. Это комплексная инженерная задача, в которой связаны воедино строительные нормы, пожарная безопасность, акустический комфорт, вентиляция и сейсмостойкость. Ошибка на любом из этих направлений приводит либо к невозможности монтажа оборудования, либо к нарушениям, которые выявляются уже на этапе эксплуатации — когда исправление обходится в десятки раз дороже, чем правильное проектное решение.
